標準仕様
| 型式 | 筐体 | チェーン | 本体重量 | 長さの目安 | 最大速度 | 最大重量 | 電源 |
| MLS-40K | 樹脂 | φ4.0×12（ステンレス） | 9 kg | 423 mm | 500 mm/s | 40 kg | AC 100 ～ 240 V |
| MLS-80K | 樹脂 | φ4.0×12（ステンレス） | 9 kg | 423 mm | 250 mm/s | 80 kg | AC 100 ～ 240 V |
| ML-40K | 樹脂 | φ4.0×12 （無電解ニッケルメッキ） |
8.5 kg | 435 mm | 500 mm/s | 40 kg | AC 100 ～ 110 V |
| MLS-60K | 樹脂 | φ4.0×12 （無電解ニッケルメッキ） |
8.5 kg | 435 mm | 250 mm/s | 60 kg | AC 100 ～ 110 V |
| MLT-60K | ダイカスト | φ5.0×15（ステンレス） | 18 kg | 493 mm | 500 mm/s | 60 kg | AC 100 ～ 120 V |
| MLT-120K | ダイカスト | φ5.0×15（ステンレス） | 18 kg | 493 mm | 250 mm/s | 120 kg | AC 100 ～ 120 V |
| MLT-240K | ダイカスト | φ5.0×15（ステンレス） | 18 kg | 493 mm | 125 mm/s | 240 kg | AC 100 ～ 120 V |
| MLT-60K(CE) | ダイカスト | φ5.0×15（ステンレス） | 18 kg | 493 mm | 500 mm/s | 60 kg | AC200～240V （単相） |
| MLT-120K(CE) | ダイカスト | φ5.0×15（ステンレス） | 18 kg | 493 mm | 250 mm/s | 120 kg | AC200～240V （単相） |
| MLT-240K(CE) | ダイカスト | φ5.0×15（ステンレス） | 18 kg | 493 mm | 125 mm/s | 240 kg | AC200～240V （単相） |
| MLR-60K | ダイカスト | φ5.0×15（ステンレス） | 19.5 kg | 493 mm | 500 mm/s | 60 kg | AC 100 ～ 120 V |
| MLR-120K | ダイカスト | φ5.0×15（ステンレス） | 19.5 kg | 493 mm | 250 mm/s | 120 kg | AC 100 ～ 120 V |
| MLR-240K | ダイカスト | φ5.0×15（ステンレス） | 19.5 kg | 493 mm | 125 mm/s | 240 kg | AC 100 ～ 120 V |
| ML-60K | 鈑金 | φ4.0×12 （無電解ニッケルメッキ） |
21 kg | 525 mm | 500 mm/s | 60 kg | AC 100 ～ 110 V |
| ML-120K | 鈑金 | φ4.0×12 （無電解ニッケルメッキ） |
20 kg | 525 mm | 250 mm/s | 120 kg | AC 100 ～ 110 V |
| ML-240K | 鈑金 | φ4.0×12 （無電解ニッケルメッキ） |
20 kg | 525 mm | 125 mm/s | 240 kg | AC 100 ～ 110 V |
| ML-480K | 鈑金 | φ4.0×12 （無電解ニッケルメッキ） |
26 kg | 698 mm | 62.5 mm/s | 480 kg | AC 100 ～ 110 V |
| MLH-480K | 鈑金 | φ8×23 （無電解ニッケルメッキ） |
56 kg | 871 mm | 250 mm/s | 480 kg | AC200～240V （単相） |
| MLH-960K | 鈑金 | φ8×23 （無電解ニッケルメッキ） |
56 kg | 871 mm | 125 mm/s | 960 kg | AC200～240V （単相） |
| MLF-60K | 鈑金 | φ4.0×12 （ステンレス製） |
24 kg | 591 mm | 500 mm/s | 60 kg | AC 100 ～ 110 V |
| MLF-120K | 鈑金 | φ4.0×12 （ステンレス製） |
23 kg | 591 mm | 250 mm/s | 120 kg | AC 100 ～ 110 V |
| MLF-240K | 鈑金 | φ4.0×12 （無電解ニッケルメッキ） |
23 kg | 591 mm | 125 mm/s | 240 kg | AC 100 ～ 110 V |
| MLP-480K | 鈑金 | φ4.0×12 （無電解ニッケルメッキ） |
29 kg | 752 mm | 62.5 mm/s | 480 kg | AC 100 ～ 110 V |
オプション
M 並列運転、L4 揚程、PGS 有線コントローラ スパイラルケーブル、PGW 有線コントローラ ストレートケーブル
EXO 外部入出力、JAB ジャバラ取付（JAB選択時、揚程は2 mまでとなります）
| 型式 | ステンレス変更 （下フック/チェーン） |
AC 200 ~ 240 V （単相） |
M | L4 | PGS | PGW | EXO | JAB | |
| MLS-40K | 変更可/標準 | 標準 | 〇 （4.3 m） |
〇 | |||||
| MLS-80K | 変更可/標準 | 標準 | 〇 （4.3 m） |
〇 | |||||
| ML-40K | 変更可/変更可 | 〇（4 A 電源） | 〇 （4.3 m） |
〇 | |||||
| MLS-60K | 変更可/変更可 | 〇（3 A 電源） | 〇 （4.3 m） |
〇 | |||||
| MLT-60K | 変更可/標準 | 〇（4 A 電源） | 〇 | 〇 （4.3 m） |
〇 | ||||
| MLT-120K | 変更可/標準 | 〇（4 A 電源） | 〇 | 〇 （4.3 m） |
〇 | ||||
| MLT-240K | 変更可/標準 | 〇（4 A 電源） | 〇 | 〇 （4.3 m） |
〇 | ||||
| MLT-60K(CE) | 変更可/標準 | 標準 | 〇 | 〇 （4.3 m） |
〇 | ||||
| MLT-120K(CE) | 変更可/標準 | 標準 | 〇 | 〇 （4.3 m） |
〇 | ||||
| MLT-240K(CE) | 変更可/標準 | 標準 | 〇 | 〇 （4.3 m） |
〇 | ||||
| MLR-60K | 変更可/標準 | 〇（4 A 電源） | 〇 （4.3 m） |
||||||
| MLR-120K | 変更可/標準 | 〇（4 A 電源） | 〇 （4.3 m） |
||||||
| MLR-240K | 変更可/標準 | 〇（4 A 電源） | 〇 （4.3 m） |
||||||
| ML-60K | 変更可/変更可 | 〇（4 A 電源） | 〇 | 〇 （4.3 m） |
〇 | 〇 | 〇 | 〇 | |
| ML-120K | 変更可/変更可 | 〇（4 A 電源） | 〇 | 〇 （4.3 m） |
〇 | 〇 | 〇 | 〇 | |
| ML-240K | 変更不可/変更不可 | 〇（4 A 電源） | 〇 | 〇 （4.3 m） |
〇 | 〇 | 〇 | 〇 | |
| ML-480K | 変更不可/変更不可 | 〇（4 A 電源） | 〇 | 〇 （3.95 m） |
〇 | 〇 | |||
| MLH-480K | 変更不可/変更不可 | 標準 | 〇 | 〇 （4.3 m） |
〇 | 〇 | |||
| MLH-960K | 変更不可/変更不可 | 標準 | 〇 | 〇 （4.3 m） |
〇 | 〇 | |||
| MLF-60K | 標準/標準 | 〇（4 A 電源） | 〇 | 〇 （4.3 m） |
〇 | 〇 | 〇 | ||
| MLF-120K | 標準/標準 | 〇（4 A 電源） | 〇 | 〇 （4.3 m） |
〇 | 〇 | 〇 | ||
| MLF-240K | 標準/変更不可 | 〇（4 A 電源） | 〇 | 〇 （4.3 m） |
〇 | 〇 | 〇 | ||
| MLP-480K | 変更不可/変更不可 | 〇（4 A 電源） | 〇 | 〇 （3.95 m） |
〇 | 〇 | |||
軽量タイプ Lightweight type
近日発売予定！
簡易 防塵・防滴機能を備えた軽量モデル。
本体重量たった9kgで80kgまで対応可能！
簡易 防塵・防滴機能を備えた軽量モデル。
本体重量たった9kgで80kgまで対応可能！
MLS-40K
最大重量 40 kg 最大昇降速度 500 mm/sMLS-80K
最大重量 80 kg 最大昇降速度 250 mm/s
| 型式 | MLS-40K | MLS-80K |
| 最大重量 | 40 kg | 80 kg |
| 最大昇降速度 | 500 mm/s | 250 mm/s |
| 揚程 | 2300 mm/4300 mm（オプション） | |
| チェーン | φ4.0×12（ステンレス） | |
| チェーン破断強度 | 16 kN 以上 | |
| 電源 | AC 100 ～ 240 V（-15％ ～ +10％）700 VA | |
| 本体部寸法 | 319×179×176 mm | |
| 本体重量 | 約 9 kg | |
| 推奨温度範囲 | 0 ～ 40℃ | |
| 動作温度範囲 | -10 ～ +55℃ | |
| 使用湿度範囲 | 80% RH 以下（結露不可） | |
| 耐久性 | M8 相当 | |
| 電源ケーブル | 約 3 m（交換が可能） | |
オプション型式構成
今までのつらい作業が誰でもできる楽な作業に！
小型・軽量で天井の低い現場にも最適。
レールでの横移動も軽快スムーズです。
小型・軽量で天井の低い現場にも最適。
レールでの横移動も軽快スムーズです。

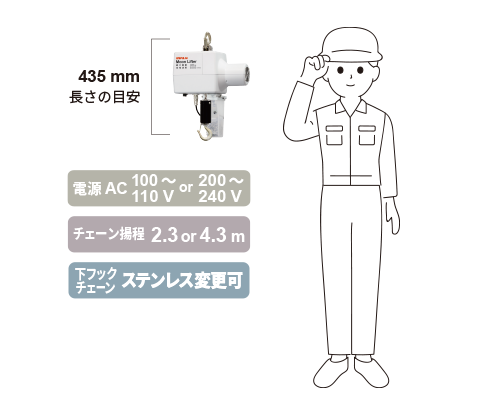

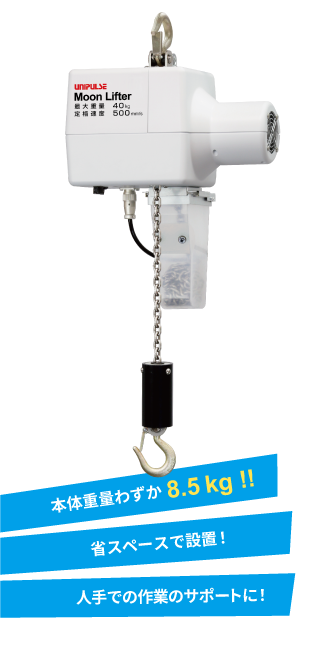

ML-40K
最大重量 40 kg 最大昇降速度 500 mm/sMLS-60K
最大重量 60 kg 最大昇降速度 250 mm/s

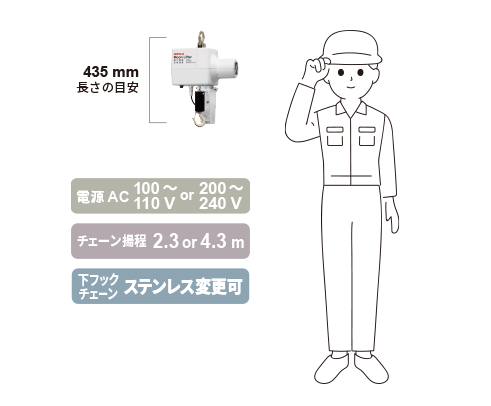

| 型式 | ML-40K | MLS-60K |
| 最大重量 | 40 kg | 60 kg |
| 最大昇降速度 | 500 mm/s | 250 mm/s |
| 揚程 | 2300 mm/4300 mm（オプション） | |
| チェーン | φ4.0×12（無電解ニッケルメッキ） | |
| チェーン破断強度 | 20 kN 以上 | |
| 電源 | AC 100 ～ 110 V（-15％ ～ +10％）7 A | AC 100 ～ 110 V（-15％ ～ +10％）5 A |
| 本体部寸法 | 314×179×175 mm | |
| 本体重量 | 約 8.5 kg | |
| 推奨温度範囲 | 0 ～ 40℃ | |
| 動作温度範囲 | -10 ～ +55℃ | |
| 使用湿度範囲 | 80% RH 以下（結露不可） | |
| 耐久性 | M8 相当 | |
| 電源ケーブル | 約 3 m（交換が可能） | |

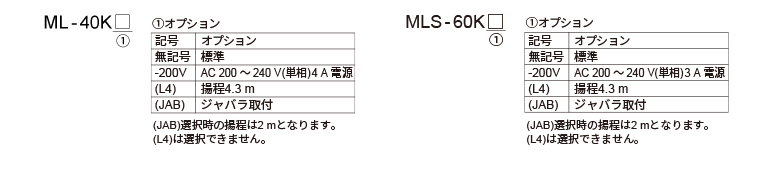

オプション型式構成
防塵・全天候タイプ Dust proof & All weather type
屋外でも使える防塵・防滴仕様
その上、ステンレスチェーンを標準採用。
外部にファンがないので、オイルミストや
粉塵環境でもご利用いただけます。
CEマーキング適合品もご用意しております。
その上、ステンレスチェーンを標準採用。
外部にファンがないので、オイルミストや
粉塵環境でもご利用いただけます。
CEマーキング適合品もご用意しております。

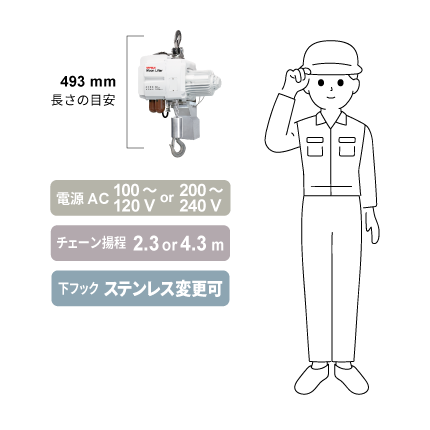

MLT-60K / MLT-60K(CE)
最大重量 60 kg 最大昇降速度 500 mm/sMLT-120K / MLT-120K(CE)
最大重量 120 kg 最大昇降速度 250 mm/sMLT-240K / MLT-240K(CE)
最大重量 240 kg 最大昇降速度 125 mm/s
防塵・全天候タイプ
| 型式 | MLT-60K | MLT-120K | MLT-240K |
| 最大重量 | 60 kg | 120 kg | 240 kg |
| 最大昇降速度 | 500 mm/s | 250 mm/s | 125 mm/s |
| 揚程 | 2300 mm/4300 mm（オプション） | ||
| チェーン | φ5.0×15（ステンレス製） | ||
| チェーン破断強度 | 20 kN 以上 | ||
| 電源 | AC 100 ～ 120 V（-15％ ～ +10％）8 A | ||
| 本体部寸法 | 388×190×225 mm | ||
| 本体重量 | 約 18 kg | ||
| 推奨温度範囲 | 0 ～ 40℃ | ||
| 動作温度範囲 | -10 ～ +55℃ | ||
| 使用湿度範囲 | 80% RH 以下（結露不可） | ||
| 耐久性 | M8 相当 | ||
| 電源ケーブル | 約 3 m（交換が可能） | ||
下フックまわりをステンレス製に変更、最大重量を変更、揚程4 m 以上に変更、電源ケーブルの延長、ジャバラの取付けをご希望の場合は弊社営業までお問い合わせください。

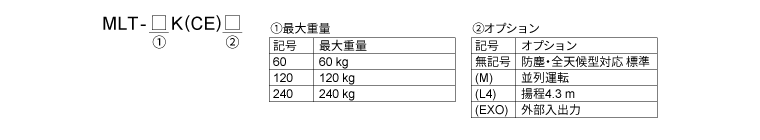

オプション型式構成
防塵・全天候タイプ（CEマーキング適合品）
| 型式 | MLT-60K(CE) | MLT-120K(CE) | MLT-240K(CE) |
| 最大重量 | 60 kg | 120 kg | 240 kg |
| 最大昇降速度 | 500 mm/s | 250 mm/s | 125 mm/s |
| 揚程 | 2300 mm/4300 mm（オプション） | ||
| チェーン | φ5.0×15（ステンレス製） | ||
| チェーン破断強度 | 20 kN 以上 | ||
| 電源 | AC 200 ～ 240 V（-15％ ～ +10％）5 A（単相） | ||
| 本体部寸法 | 388×190×225 mm | ||
| 本体重量 | 約 18 kg | ||
| 推奨温度範囲 | 0 ～ 40℃ | ||
| 動作温度範囲 | -10 ～ +55℃ | ||
| 使用湿度範囲 | 80% RH 以下（結露不可） | ||
| 耐久性 | M8 相当 | ||
| 電源ケーブル | 約 10 m（非常停止ユニットの入出力から各5 m） | ||
| CEマーキング適合 | 2006/42/EC, 2014/53/EU, 2011/65/EU+(EU)2015/863 | ||
下フックまわりをステンレス製に変更、最大重量を変更、揚程4 m 以上に変更、電源ケーブルの延長、ジャバラの取付けをご希望の場合は弊社営業までお問い合わせください。
CEマーキング適合品には非常停止ユニットML-EMG-CEが付属します。
CEマーキング適合品には非常停止ユニットML-EMG-CEが付属します。
オプション型式構成

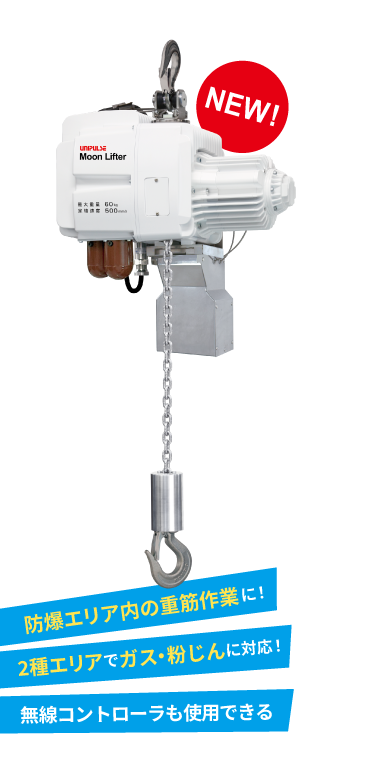

防爆タイプ Explosion protection type
従来、エア式しか選択肢がなかった防爆エリア内の
重筋作業対策に、AC100V/200V駆動の電動バランサが登場！
電源ケーブルは50mまで対応可能です。
重筋作業対策に、AC100V/200V駆動の電動バランサが登場！
電源ケーブルは50mまで対応可能です。
MLR-60K
最大重量 60 kg 最大昇降速度 500 mm/sMLR-120K
最大重量 120 kg 最大昇降速度 250 mm/sMLR-240K
最大重量 240 kg 最大昇降速度 125 mm/s
| 型式 | MLR-60K | MLR-120K | MLR-240K |
| 最大重量 | 60 kg | 120 kg | 240 kg |
| 最大昇降速度 | 500 mm/s | 250 mm/s | 125 mm/s |
| 揚程 | 2300 mm/4300 mm（オプション） | ||
| チェーン | φ5.0×15（ステンレス製） | ||
| チェーン破断強度 | 20 kN 以上 | ||
| 電源 | AC 100 ～ 120 V（-15% +10%）8 A または AC 200 ～ 240 V（-15% +10%）4 A（注文時指定） |
||
| 本体部寸法 | 388×190×223 mm | ||
| 本体重量 | 約 19.5 kg | ||
| 推奨温度範囲 | 0 ～ 40℃ | ||
| 使用湿度範囲 | 80% RH 以下（結露不可） | ||
| 耐久性 | M8 相当 | ||
| 電源ケーブル | 約 10 ｍ（注文時指定50 ｍ 以下）（直出ケーブルとセットで検定品） | ||
下フックまわりをステンレス製に変更、最大重量を変更、揚程4 m 以上に変更、電源ケーブルの延長、ジャバラの取付けをご希望の場合は弊社営業までお問い合わせください。
コントローラ
| 型式 | MLR-RFC2 | 充電時間 | 約5時間 |
| 寸法 | 43×36×160 mm | 連続使用時間 | 約1か月（1日8時間通電を想定） |
| 重量 | 約 220 g | 通信周波数 | 920.7 ～ 927.9 MHz |
| 使用環境 | 本体に準ずる | 通信距離 | 10 m |
| 電源 | 内蔵リチウムイオン電池 | ||
防爆構造
| 雰囲気 | 防爆構造 | 防爆表示記号 | 合格番号 | |
| 本体 | ガス | 安全増防爆構造 | Ex ec ⅡC T6 Gc | TC23095X |
| 粉じん | 容器による粉じん防爆構造 | Ex tc ⅢC T85℃ Dc | TC23096X | |
| コントローラ | ガス | 本質安全防爆構造 | Ex ic ⅡC T6 Gc | TC23084 |
| 粉じん | 本質安全防爆構造 | Ex ic ⅢC T85℃ Dc | TC23085 |

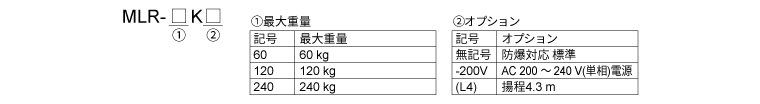

オプション型式構成
標準タイプ Standard type
あらゆる作業現場を、より快適に！
幅広い用途で活躍します。
両手をフリーに使えるので
長尺や繊細なワークの搬送に最適です。
幅広い用途で活躍します。
両手をフリーに使えるので
長尺や繊細なワークの搬送に最適です。
ML-60K
最大重量 60 kg 最大昇降速度 500 mm/sML-120K
最大重量 120 kg 最大昇降速度 250 mm/sML-240K
最大重量 240 kg 最大昇降速度 125 mm/sML-480K
最大重量 480 kg 最大昇降速度 62.5 mm/s
| 型式 | ML-60K | ML-120K | ML-240K | ML-480K |
| 最大重量 | 60 kg | 120 kg | 240 kg | 480 kg |
| 最大昇降速度 | 500 mm/s | 250 mm/s | 125 mm/s | 62.5 mm/s |
| 揚程 | 2300 mm/4300 mm（オプション） | 1950 mm/3950 mm（オプション） | ||
| チェーン | φ4.0×12（無電解ニッケルメッキ） | |||
| チェーン破断強度 | 20 kN 以上 | |||
| 電源 | AC 100 ～ 110 V（-15％ ～ +10％）8 A | |||
| 本体部寸法 | 394×213×221 mm | |||
| 本体重量 | 約 21 kg | 約 20 kg | 約 26 kg | |
| 推奨温度範囲 | 0 ～ 40℃ | |||
| 動作温度範囲 | -10 ～ +55℃ | |||
| 使用湿度範囲 | 80% RH 以下（結露不可） | |||
| 耐久性 | M8 相当 | |||
| 電源ケーブル | 約 3 m（交換が可能） | |||
チェーンや下フックまわりをステンレス製に変更、揚程4 m 以上に変更、電源ケーブルの延長をご希望の場合は弊社営業までお問い合わせください。

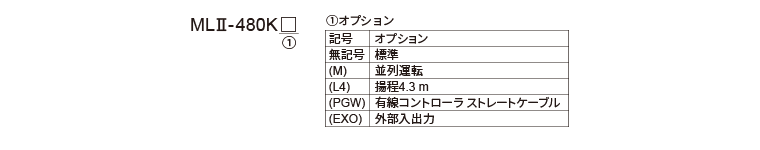

オプション型式構成
超重量タイプ High capacity type
最大 1tまでの超重量物に対応！
壊れやすいワークや精密機器を優しく扱う用途に最適です。
金属同士をかじらずはめ込みたい作業などにも活躍します。
壊れやすいワークや精密機器を優しく扱う用途に最適です。
金属同士をかじらずはめ込みたい作業などにも活躍します。
MLH-480K
最大重量 480 kg 最大昇降速度 250 mm/sMLH-960K
最大重量 960 kg 最大昇降速度 125 mm/s
| 型式 | MLH-480K | MLH-960K | ||
| 最大重量 | 480 kg | 960 kg | ||
| 最大昇降速度 | 250 mm/s | 125 mm/s | ||
| 揚程 | 2300 mm/4300 mm（オプション） | |||
| チェーン | φ8×23（無電解ニッケルメッキ） | |||
| チェーン破断強度 | 100 kN 以上 | |||
| 電源 | AC 200 ～ 240 V（-15％ ～ +10％）16 A（単相） | |||
| 本体部寸法 | 494×265×275 mm | |||
| 本体重量 | 約 56 kg | |||
| 推奨温度範囲 | 0 ～ 40℃ | |||
| 動作温度範囲 | -10 ～ +55℃ | |||
| 使用湿度範囲 | 80% RH 以下（結露不可） | |||
| 耐久性 | M8 相当 | |||
| 電源ケーブル | 約 3 m（交換が可能） | |||
揚程4 m 以上に変更、電源ケーブルの延長をご希望の場合は弊社営業までお問い合わせください。
1500, 2000kg 対応タイプについては弊社営業までお問い合わせください。
1500, 2000kg 対応タイプについては弊社営業までお問い合わせください。
オプション型式構成
HACCPタイプ HACCP type
チェーン、上下フック、本体ボディ、チェーンバケットが
ステンレス！
食品工場に最適です。
ステンレス！
食品工場に最適です。
MLF-60K
最大重量 60 kg 最大昇降速度 500 mm/sMLF-120K
最大重量 120 kg 最大昇降速度 250 mm/sMLF-240K
最大重量 240 kg 最大昇降速度 125 mm/s
| 型式 | MLF-60K | MLF-120K | MLF-240K |
| 最大重量 | 60 kg | 120 kg | 240 kg |
| 最大昇降速度 | 500 mm/s | 250 mm/s | 125 mm/s |
| 揚程 | 2300 mm/4300 mm（オプション） | ||
| チェーン | φ4.0×12（ステンレス製） | φ4.0×12（無電解ニッケルメッキ） | |
| チェーン破断強度 | 20 kN 以上 | ||
| 電源 | AC 100 ～ 110 V（-15％ ～ +10％）8 A | ||
| 本体部寸法 | 470×208×216 mm | ||
| 本体重量 | 約 24 kg | 約 23 kg | |
| 推奨温度範囲 | 0 ～ 40℃ | ||
| 動作温度範囲 | -10 ～ +55℃ | ||
| 使用湿度範囲 | 80% RH 以下（結露不可） | ||
| 耐久性 | M8 相当 | ||
| 電源ケーブル | 約 3 m（交換が可能） | ||
最大重量を変更、揚程4 m 以上に変更、電源ケーブルの延長をご希望の場合は弊社営業までお問い合わせください。
オプション型式構成
防塵タイプ Dust proof type
密閉式熱交換ファンを採用。
粉塵が発生する現場でも安心してお使いいただけます。
粉塵が発生する現場でも安心してお使いいただけます。
MLP-480K
最大重量 480 kg 最大昇降速度 62.5 mm/s
| 型式 | MLP-480K | |
| 最大重量 | 480 kg | |
| 最大昇降速度 | 62.5 mm/s | |
| 揚程 | 1950 mm/3950 mm（オプション） | |
| チェーン | φ4.0×12（無電解ニッケルメッキ） | |
| チェーン破断強度 | 20 kN 以上 | |
| 電源 | AC 100 ～110 V（-15％ ～ +10％）8 A | |
| 本体部寸法 | 470×213×221 mm | |
| 本体重量 | 約 29 kg | |
| 推奨温度範囲 | 0 ～ 40℃ | |
| 動作温度範囲 | -10 ～ +55℃ | |
| 使用湿度範囲 | 80% RH 以下（結露不可） | |
| 耐久性 | M8 相当 | |
| 電源ケーブル | 約 3 m （交換が可能） | |
最大重量を変更、揚程4 m 以上に変更、電源ケーブルの延長をご希望の場合は弊社営業までお問い合わせください。
オプション型式構成
